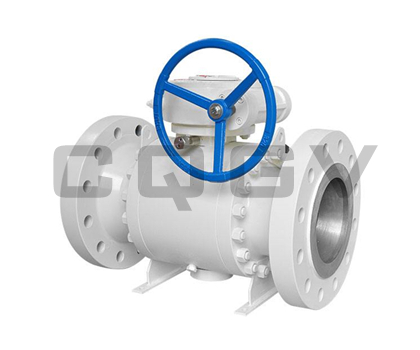

蜗轮高压锻钢球阀

产品型号：Q347H/Q347Y
公称压力：PN16-PN420
适用温度：-29℃-550℃
适用介质：水、蒸汽、油品等
产品描述: Q347H/Y蜗轮固定锻钢高压球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构
在线订购

蜗轮高压锻钢球阀产品概述

Q347H/Y蜗轮固定锻钢高压球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。采用下装式阀杆，设置倒密封结构，能确保填料处可靠密封。

锻钢高压球阀的特点

1、采用先进的球体和阀座硬化技术。高压硬密封球阀的球体与阀座完全采用金属对金属的密封方式，为了确保阀门在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等，球体和阀座表面硬度一般可达到HRC60以上，最高可达HRC74以上。密封面材料耐温可达540℃,最高可达980℃。材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。金属硬密封球阀能够适用于绝大多数的苛刻工况条件。
2、防止阀门在高温高压下涨死，高温高压工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门扭矩笨重或无法开启。金属硬密封球阀采用了碟簧或弹簧加载的密封和固定球结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，在高压下球体被上下轴固定，故能够保证阀门在高温高压下不会被涨死或球体偏移故障，且能够在高温高压下灵活启闭。

3、优异的密封性能采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆滑度和光洁度，使阀门的密封性能完全达到最优异的密封性能。

锻钢高压球阀产品执行标准

产品规范 Product specification	设计与制造 Design manufacture	结构长度 Structure length	焊接连接 Welded connection	法兰尺寸 Flange size	检验与实验 Inspection experiment
产品规范 Product specification	API 608 API 6D	ANSI B16.10 API 6D	ASME B16.25	ANSI B16.5	API1598 API 6D

锻钢高压球阀主要零件材料

序号 NO.	零件名称 Parts name	材料 Material
序号 NO.	零件名称 Parts name	WCB/ F6a	WCB/304	WCB/316	CF8	CF8M
1	阀体 Body	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
2	螺柱 Bolt	A192 2H	A192 2H	A192 2H	A194 8	A194 8M
3	螺母 Nut	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
4	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
5	轴套 Bushing	A182 F304	A182 F304	A182 F316	A182 F304	A182 F316
6	隔圈 Spacer	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
7	阀杆 Stem	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
8	键 Key	碳钢 Carbon steel			不锈钢Stainless steel
9	键 Key	碳钢 Carbon steel			不锈钢Stainless steel
10	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
11	垫片 Gasket	石墨 Graphite	石墨 Graphite	石墨 Graphite	石墨 Graphite	石墨 Graphite
12	压盖 Gland	A105	A105	A105	A182 F304	A182 F316
13	螺钉 Screw	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
14	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
15	蜗轮 Worm gear	碳钢 Carbon steel
16	球体 Ball	A182 F6a+Ni60	A182 F304+Ni60	A182 F316+Ni60	A182 F304+Ni60	A182 F316+Ni60
17	阀座 Seat	A182 F6a+Ni60	A182 F304+Ni60	A182 F316+Ni60	A182 F304+Ni60	A182 F316+Ni60
18	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
19	阀座 Seat	A182 F6a+Ni60	A182 F304+Ni60	A182 F316+Ni60	A182 F304+Ni60	A182 F316+Ni60
20	弹簧 Spring	SS304/Inconel 750	SS304/Inconel 750	SS316/Inconel 750	SS304/Inconel 750	SS316/Inconel 750
21	垫片 Gasket	石墨 Graphite	石墨 Graphite	石墨 Graphite	石墨 Graphite	石墨 Graphite
22	螺柱 Bolt	A192 2H	A192 2H	A192 2H	A194 8	A194 8M
23	螺母 Nut	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M
24	阀盖 Cover	A216 WCB	A216 WCB	A216 WCB	A351 CF8	A351 CF8M
25	下轴 Lower shaft	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
26	O型圈 O-ring	Viton	Viton	Viton	Viton	Viton
27	调整垫 Adjustment mats	A182 F6a	A182 F304	A182 F316	A182 F304	A182 F316
28	下端盖 Lower end cap	A105	A105	A105	A182 F304	A182 F316
29	螺钉 Screw	A193 B7	A193 B7	A193 B7	A193 B8	A193 B8M

锻钢高压球阀性能参数

公称压力 PN(MPa)	最高使用压力	试验压力(MPa)			压力级	最高使用压力	试验压力(MPa)
公称压力 PN(MPa)	（MPa）	壳体	高压液压封	低压气密封	压力级	(Mpa)	壳体	高压液压封	低压气密封
1.6	1.6	2.4	1.76	0.6	CLASS150	1.94	2.94	2.16	0.6
2.5	2.5	3.75	2.75		CLASS300	5.1	7.67	5.62
4.0	4.0	6.0	4.4		CLASS600	10.2	15.3	11.23
6.4	6.4	9.6	7		CLASS900	15.1	23	16.85
10.0	10.0	15	11		CLASS1500	25.1	37.5	27.5
适用工况	适用介质		水、蒸汽、含固体介质，腐蚀性介质等
	适用温度		-29℃～≤425℃
	驱动方式		蜗轮传动、气动、电动、气液联动等

锻钢高压球阀主要外形结构尺寸

磅级 Class	规格 Size		尺寸 Dimension
磅级 Class	DN	NPS	L	D	D1	D2	b	f	Z-d0
150LB	50	2	178	152	120.5	92	16	1.6	4-19
	65	2-1/2	190	178	139.7	105	18	1.6	4-19
	80	3	203	190	152.5	127	19	1.6	4-19
	100	4	229	229	190.5	157	24	1.6	8-19
	125	5	256	254	215.9	186	24	1.6	8-22
	150	6	394	279	241.5	261	26	1.6	8-22
	200	8	457	343	298.5	270	29	1.6	8-22
	250	10	533	406	362	324	31	1.6	12-25
	300	12	610	483	431.8	381	31.8	1.6	12-25
	350	14	686	533	476.2	412.8	35	1.6	12-28.5
	400	16	762	597	539.8	469.9	36.6	1.6	16-28.5
	450	18	864	635	577	533.4	39.7	1.6	16-31.8
	500	20	914	589	635	584.2	42.9	1.6	20-31.8
	600	24	1067	813	749.3	692.2	47.7	1.6	20-35
	700	28	1245	837	795.5	762	43	1.6	40-22
	800	32	1372	887	900	864	44	1.6	48-22
	900	36	1524	1057	1009.5	972	51	1.6	44-26
300LB	50	2	216	165	127	92	22	1.6	8-19
	65	2-1/2	241	190	149	105	25	1.6	8-22
	80	3	283	210	168	170	29	1.6	8-22
	100	4	305	254	200	157	32	1.6	8-22
	125	5	381	279	235	186	35	1.6	8-22
	150	6	403	318	270	216	37	1.6	12-22
	200	8	502	381	330	270	41	1.6	12-25
	250	10	568	444	387.4	324	47.6	1.6	16-28.5
	300	12	648	521	450.8	381	50.8	1.6	16-31.8
	350	14	762	584	514.4	412.8	53.8	1.6	20-31.6
	400	16	838	648	571.5	469.9	57.2	1.6	20-35
	450	18	814	713	628.6	533.4	60.5	1.6	24-35
	500	20	991	775	685.8	584.2	63.5	1.6	24-35
	600	24	1143	914	812.8	692.2	69.9	1.6	24-41.1
	700	28	1346	921	857	787	87	1.6	36-35.5
	800	32	1527	1054	978	902	102	1.6	32-42
	900	36	1727	1172	1089	1010	102	1.6	32-45
600LB	50	2	292	165	127	92	25.4	6.4	8-19
	65	2-1/2	330	190	149	105	29	6.4	8-22
	80	3	356	210	168	127	32	6.4	8-22
	100	4	432	273	216	157.2	38.5	6.4	8-25
	125	5	508	330	266.7	185.7	44.5	6.4	8-28.5
	150	6	559	356	292.1	215.9	47.8	6.4	12-28.5
	200	8	660	419	349.2	269.5	55.6	6.4	12-31.8
	250	10	787	508	431.8	323.8	63.5	6.4	16-35
	300	12	838	559	489	381	66.5	6.4	20-35
	350	14	889	603	527	412.8	69.9	6.4	20-38.1
	400	16	991	686	603.2	469.9	76.2	6.4	20-41.1
	450	18	1092	743	654	533.4	82.6	6.4	20-44.5
	500	20	1194	813	723.9	584.2	88.9	6.4	24-44.5
	600	24	1397	940	838.2	692.2	101.6	6.4	24-50.8
